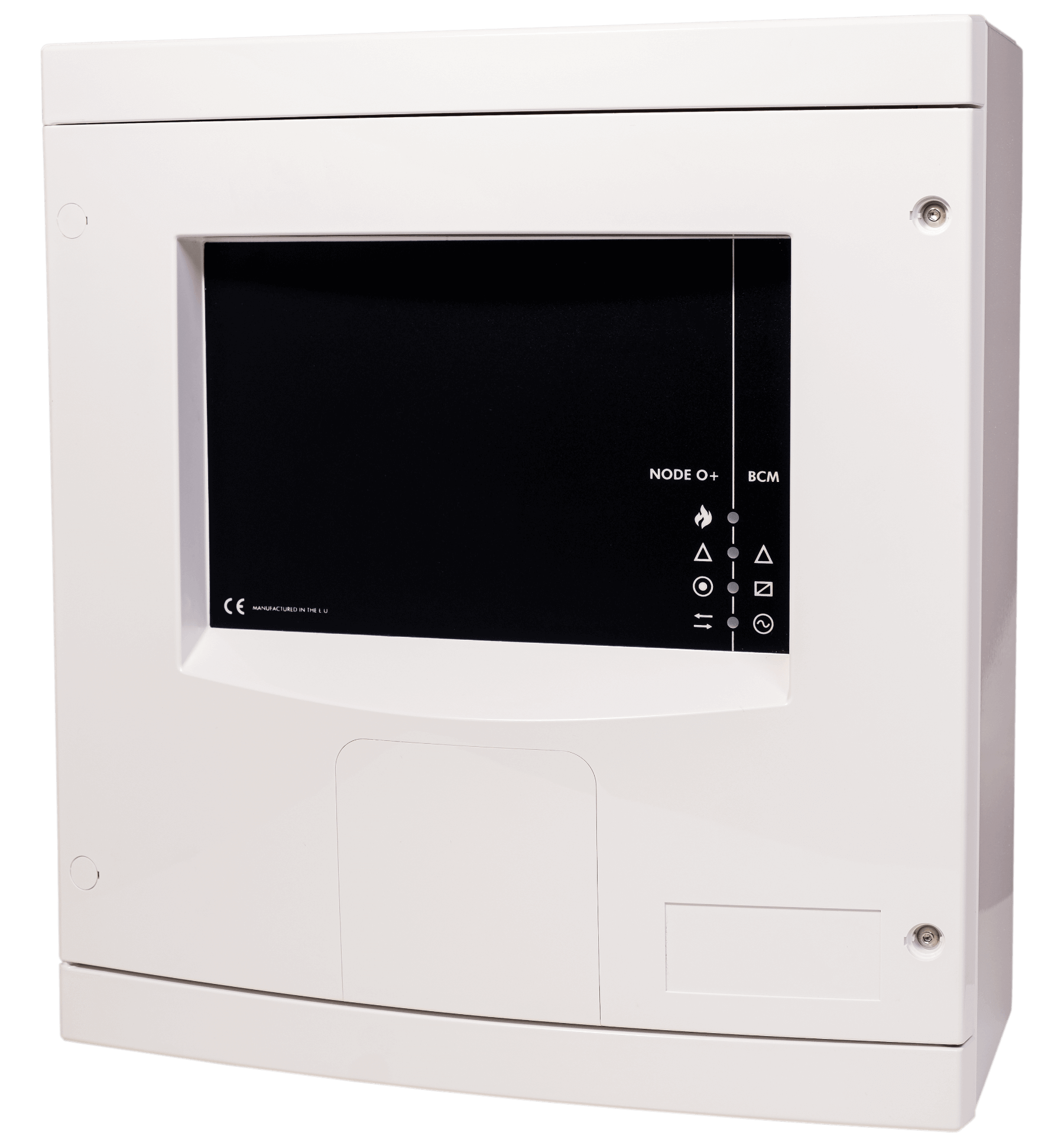

NODE +
A NODE+ egy kijelző nélküli címezhető panel, amely az OCTO+ tűzjelző központ rendszerekhez bővíthető.
A NODE+ egy sokoldalú, kompakt, címezhető tűzjelző központ, amely felületre vagy süllyesztve szerelhető. A hatékony ok-okozati programozási képességek, valamint a továbbfejlesztett rendszerdiagnosztikai teljesítmény teszi ezt a vezérlőpanelt alkalmassá az alkalmazások széles skálájára a kis épületektől a nagy épületekig vagy a több területtel rendelkező telephelyekig.
MŰSZAKI ADATOK
| TÁPEGYSÉG BETÁP | 230V +10% -15%V AC |
| HÁLÓZATI ELEKTROMOS BIZTOSÍTÉK | 4A – Túlfeszültség-védett (lassú fújás) 20 mm HRC |
| DC KIMENETI FESZÜLTSÉG | 28,5V DC |
| AKKUMULÁTORTÖLTŐ KIMENET | 27,5V DC névleges 20ºC-on |
| SZEKUNDER ELLÁTÁS |
24 V-os zárt ólom-savas akkumulátorok
Maximális kapacitás 2x 12 V 12 AH Mindkettő belsőre szerelve Min. Feszültség 21,7V DC (Vb min) Max. Feszültség 27,2V DC Max. Kimeneti áram 1,85 Amper Akkumulátor biztosíték 1,85 A – Visszaállítható elektronikus biztosíték Maximális belső ellenállás 1 Ohm |
| VEZÉRLŐ- ÉS KIJELZŐ BERENDEZÉSEK ELŐÍRÁSAI |
Elsődleges címezhető érzékelő és riasztó áramkör 28,5V DC
Sziréna hagyományos kimeneti áramkör 28V DC |
| SZEKUNDER ELLÁTÁS |
2,4A @ 28,5V névleges DC, amely a következőket tartalmazza:
1,4A belső elektronikus áramkörökhöz és külső kiegészítőkhöz áramkörök: Maximum 150 mA áll rendelkezésre minden hurok teljesítményéhez. Maximum 80mA belső elektronikus áramkörökhöz. 300 mA a kiegészítő tápegység kimeneteihez. Riasztási körülmények között legfeljebb 500 mA áram áll rendelkezésre hagyományos hangjelző áramkörök. |
| ÁRAMFOGYASZTÁS NYUGALMI ÁLLAPOTBAN |
a – 64mA nyugalmi áram eszköz nélkül
b – 113mA riasztási áram eszköz nélkül c – 300mA segédtáp kimenetek d – 165 mA analóg hurok tápellátáshoz e – 1A Amper akkumulátortöltőhöz |
| RIASZTÁSI ÁLLAPOT | 500mA mindkét hagyományos hangjelző áramkörhöz +a+b |
| KIEGÉSZÍTŐ TÁP KIMENET | 2x 24V DC 300mA |
| ÉRZÉKELŐ/HUROK ÁRAMKÖRÖK |
Max. eszközök száma hurkonként: 250 (125 egyedi címzés).
Támogatja az analóg címezhető eszközöket egy 2 vezetékes kombinált táp- és digitális adatátviteli hurkon keresztül. Maximális hurokáram: 165 mA Hurokzárlati (kioldási) áram: 900mA A maximális ajánlott hurokhossz 1,2 km 1,5 mm² vezeték-keresztmetszet mellett. Maximális kábelkapacitás 120pF/m Minimális kábelkeresztmetszet: 0,5 mm² Maximális kábelkeresztmetszet: 2,5 mm² |
| HAGYOMÁNYOS HANGJELZŐ ÁRAMKÖRÖK |
2 egyedileg programozható. Jelenleg mindkét áramkör korlátozott, és mind a szakadási, mind a rövidzárlati hibaállapotokra figyelik.
10k Ohm-os EOL ellenállásokat használnak. Maximális névleges áram, áramkörönként 250 mA. |
| KIEGÉSZÍTŐ RELÉ KIMENETEK |
2 feszültségmentes váltórelé kimenet tűzjelzéshez.
1 feszültségmentes relé kimenet hibajelzéshez. Normál állapotban feszültség alatt marad (általában zárva), és feszültségmentesen, ha a rendszerben bármilyen hiba jelentkezik. Az egyes reléérintkezők maximális névleges áramerőssége 2A @ 30 V DC ellenállás / |
| GRAFIKUS LCD KIJELZŐ | 240×64 pixeles kék háttérvilágítással |
| KOMMUNIKÁCIÓS CSATORNÁK | 3x konfigurálható kommunikációs port |
| BMS KIMENET | ODYSSEY (Grafikus szoftver), TCP IP-WEB (távoli webfelügyelet), MODBUS RTU, ESPA 4.4.4 |
| SZOFTVER CSATLAKOZTATÁS | Micro USB B típusú |
| ESEMÉNYNAPLÓ | 10 000 |
| ÜZEMI HŐMÉRSÉKLET | -10ºC és +50ºC között |
| RELATÍV PÁRATARTALOM | 85% (nem lecsapódó) |
| IP VÉDETTSÉG / ANYAG | IP30 / ABS |
| MÉRETEK | 273 (H) x 404 (A) x 107 (P) mm |
| SÚLY | Üres – 1,6 kg / zárt ólom-savas akkumulátorokkal együtt: 2 x 12V 12AH – 7,0 kg |
| SZÍN | Fehér (RAL 9003), piros (RAL 3001) vagy antracit (RAL 7016) |
